ANÁLISIS DE CIRCUITOS Y SISTEMAS LINEALES

Impedancia de un condensador

El fasor de impedancia correspondiente a un condensador de 10 µF trabajando a una frecuencia angular de 1000 rad/s es Z = 100j (ohmios)

	a)	True
	b)	False
Exacto. La impedancia sería negativa Z = -100j (ohmios)¡Cuidado! La impedancia en un condensador tiene que ser negativa Z = -100j (ohmios)Tu respuesta ha sido guardada.

Impedancia en una bobina

La impedancia de una bobina de 5 H trabajando a una frecuencia w=100 rad/s es Z = 500j (Ω), o un fasor de módulo 500 y fase 0º

	a)	True
	b)	False
¡Muy bien!. La fase correspondiente al nº complejo j es 90º y no 0º.Estas equivocado. La fase correspondiente al nº complejo j es 90º y no 0º.Tu respuesta ha sido guardada.

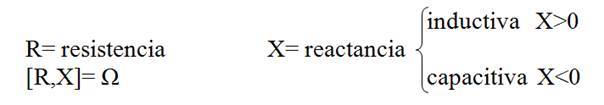

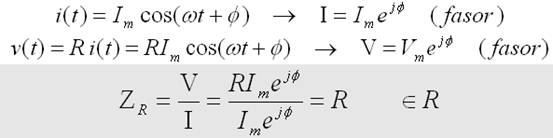

Ley de Ohm en regimen permanente sinusoidal

Sea i(t)= 2 cos 20t (A) la corriente que atraviesa una resistencia de 5 Ω. Marque la tensión que cae en regimen permanente sinusoidal entre los extremos de dicha resistencia:

	a)	v(t) = 2,5 cos 20t (V)
	b)	v(t) = 10 cos 20t (V)
	c)	v(t) = 10 cos (20t+90º) (V)
Please select an answerNo. La amplitud de la tensión se obtiene multiplicando la de la corriente por R.Es correcto.No. No hay desfase entre la corriente y la tensión en una resistencia.

Ley de Ohm en regimen permanente sinusoidal

Sea i(t)= 2 cos 20t (A) la corriente que atraviesa una bobina de 5 mH. Marque la tensión que cae en regimen permanente sinusoidal entre los extremos de dicha bobina:

	a)	v(t) = 0,01 cos 20t (V)
	b)	v(t) = 0,01 cos (20t+90º) (V)
	c)	v(t) = 0,2 cos (20t+90º) (V)
Please select an answerNo. Hay un desfase de 90º entre la corriente y la tensión en una bobina.No. El módulo de la tensión se obtiene multiplicando la corriente por la impedancia de la bobina.Es correcto.

Ley de Ohm en regimen permanente sinusoidal

Sea i(t)= 2 cos 20t (A) la corriente que atraviesa un condensador de 10 mH. Marque la tensión que cae en regimen permanente sinusoidal entre los extremos de dicho condensador:

	a)	v(t) = -10 cos (20t+90º) (V)
	b)	v(t) = 200 cos (20t-90º) (V)
	c)	v(t) = 10 cos (20t+90º) (V)
Please select an answerEs correcto.No. El módulo de la tensión se obtiene multiplicando el de la corriente por la impedancia del condensador.No. El cambio de signo de la amplitud equivale a un desfase adicional de 180º.

Una resitencia de 5 ohmnios.

	a)	v(t) = 2.5 · cos 20t (V)
	b)	v(t) = 10 · cos 20t (V)
	c)	v(t) = 10 · cos (20t+90º) (V)
	d)	Ninguna de ls anteriores.
CorrectaIncorrectaTu respuesta ha sido guardada.

Una bobina de L= 5mh.

	a)	v(t) = 0.01 · cos 20t (V)
	b)	v(t) = 0.01 · cos (20t+90º) (V)
	c)	v(t) = 0.02 · cos (20t+90º) (V)
	d)	Ninguna de ls anteriores.
CorrectaIncorrectaTu respuesta ha sido guardada.

Un condensador de C= 10mF.

	a)	v(t) = -10 · cos (20t+90º) (V)
	b)	v(t) = 200 · cos (20t-90º) (V)
	c)	v(t) = -10 · cos (20t+90º) (V)
	d)	Ninguna de ls anteriores.
CorrectaIncorrectaTu respuesta ha sido guardada.

Una resistencia de 10 ohmios:

	a)	v(t) = 10 · sen (100t + 30º)(V)
	b)	v(t) = -10 · cos (100t + 120º)(V)
	c)	v(t) = 10 · cos (100t - 60º)(V)
	d)	Ninguna de las anteriores
Respuesta correcta: a,b y cFalsoTu respuesta ha sido guardada.

Una bombilla de L= 1mL

	a)	v(t) = sen (100t + 120º)(V)
	b)	v(t) = 0.1 · cos (100t + 30º)(V)
	c)	v(t) = -0.1 · cos (100t + 210º)(V)
	d)	Ninguna de las anteriores
CorrectaFalsoTu respuesta ha sido guardada.

Un condensador C = 100 uF

	a)	v(t) = sen (100t + 30º)(V)
	b)	v(t) = 0.1 · cos (100t - 60º)(V)
	c)	v(t) = -100 · cos (100t + 30º)(V)
	d)	Ninguna de las anteriores
CorrectaFalsoTu respuesta ha sido guardada.

En los extremos de un condensador se registra una tensión v(t) = 300·cos(50t + 60º)(V)

¿Cuál es la corriente que atraviesa el condensador

( C = 200 uF)?

	a)	i(t) = 0.6·cos(50t - 30º)(V)
	b)	i(t) = 3·cos(50t - 30º)(V)
	c)	i(t) = 3·cos(50t - 150º)(V)
	d)	Ninguna de ls anteriores.
CorrectaIncorrectaTu respuesta ha sido guardada.
