ANÁLISIS DE CIRCUITOS Y SISTEMAS LINEALES

Tabla de Contenidos

1. TEMA 3: ANÁLISIS DE CIRCUITOS EN RÉGIMEN PERMANENTE SINUSOIDAL
   1. Señales senoidales
   2. Concepto de fasor
   3. Concepto de impedancia y admitancia para los componentes básicos.
   4. Revisión de técnicas de simplificación y herramientas de análisis
   5. Frecuencia de resonancia de un circuito
   6. Función de transferencia de un circuito

Señales senoidales

Audio: Señales senoidales

Son señales del tipo:

Caracterizada por:

Función periódica:

Relación seno-coseno: Funciones desfasadas π/2

Audio: Funciones desfasadas π/2

función senoidal ↔ función cosenoidal desfasada

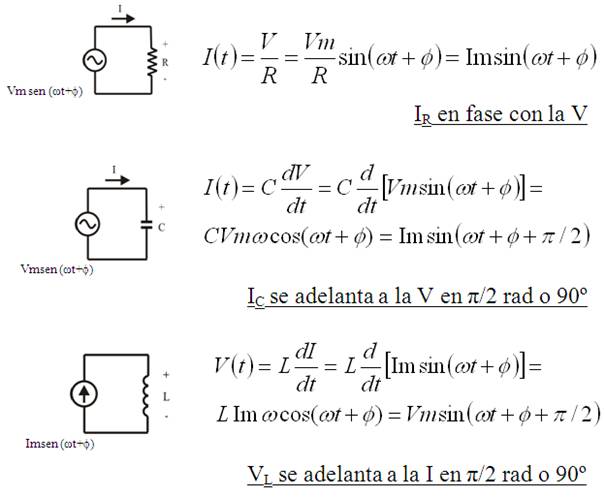

Circuitos lineales con alimentación senoidal→Todas las variables eléctricas serán funciones senoidales de la misma frecuencia.

Audio: Circuitos lineales con alimentación senoidal

Siempre son funciones senoidales de la misma ω, sólo cambia la amplitud y la .

AUTOEVALUACIÓN

1

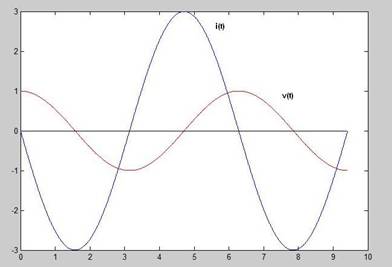

La figura representa el voltaje v(t) y la corriente i(t) medida en un dispositivo. Indique si se trata de un condensador, una bobina o una resistencia a) Una resistencia b) Una bobina c) Un condensador d) Podría tratarse de cualquiera de ellos eligiendo su valor. Correcto.Incorrecto.Tu respuesta ha sido guardada.
